Da sich die Frequenzbänder in den Bereich von 7 bis 24 GHz verschieben, ist die Systemkomplexität nicht mehr auf einzelne Geräte zurückzuführen.Stattdessen sind Antennendesign, fortschrittliche Verpackung und domänenübergreifende Systemzusammenarbeit zu Schlüsselvariablen geworden, die Leistungsgrenzen definieren.

Bei der Durchsicht technischer Berichte zum 6G-FR3-Band zeichnet sich ein klarer Wendepunkt ab: Die Kommunikationsbranche verändert sich Frequenzbandwettbewerb zu Systemfähigkeitswettbewerb.

Im 5G-Zeitalter konzentrierten sich die Debatten darauf, ob Sub-6GHz ausreichte oder ob Millimeterwellen skalierbar seien.Bei 6G hat sich die Diskussion grundlegend geändert.Das FR3-Band, das sich über 7–24 GHz erstreckt, ist nicht deshalb in den Mittelpunkt gerückt, weil es perfekt ist, sondern weil es die einzig realistische Wahl ist, die Bandbreite, Abdeckung und Kosten in Einklang bringt.Doch dieses Gleichgewicht konzentriert nahezu alle Systemherausforderungen in einer Architektur.

Je tiefer die Einsicht geht, desto klarer wird: Die eigentliche Schwierigkeit von FR3 lag nie in der Frequenz selbst, sondern in der vollständigen architektonischen Rekonstruktion von der Antenne über das HF-Frontend bis zum Systemdesign.Da die Anzahl der Antennen zunimmt, das Spektrum fragmentiert und die Leistungs- und Wärmegrenzen immer enger werden, stößt der traditionelle Ansatz der diskreten Komponenten und der modularen Montage an seinen Bruchpunkt.

Dabei geht es nicht mehr darum, weitere PAs hinzuzufügen oder Filter auszutauschen. Das gesamte Funksystem muss von Grund auf neu konzipiert werden. Das ist die Kernbotschaft des Berichts.

Kernbotschaft

Das 6G FR3-Band (7–24 GHz) ermöglicht eine drahtlose Kommunikation mit hoher Kapazität und den Einsatz von Benutzergeräten durch heterogene Integration von der Antenne bis zum HF-Frontend.

FR3: Das ausgewogene Band für 6G-Leistung und Kosten

FR3 nimmt den Mittelweg zwischen Sub-6GHz (FR1) und Millimeterwelle (FR2) ein und hat einen einzigartigen strategischen Wert:

• Größere Bandbreite als FR1, unterstützt höhere Datenraten
• Bessere Verbreitung als FR2, wodurch die Bereitstellungskosten gesenkt werden
• Ermöglicht Massive MIMO für skalierbare Kapazität

FR3 ist für 6G unerlässlich, um sowohl eine hohe Kapazität als auch eine realistische Einsatzfähigkeit zu bieten.

Kernkonflikte: Fragmentiertes Spektrum und explodierende Systemkomplexität

FR3 bringt schwerwiegende Herausforderungen auf Systemebene mit sich:

• Diskontinuierliche Bänder und globale Spektrumsfragmentierung
• Koexistenz von Mobilfunk-, WLAN- und Satellitensystemen
• Modulation höherer Ordnung und massives MIMO erfordern extreme Linearität und Leistung
• Extreme Platzbeschränkungen für die Antenne in mobilen Geräten

Ein reichhaltigeres Spektrum bedeutet eine höhere Komplexität und erfordert einen vollständigen Umbau der HF-Architektur.

Schlüsselpfad: FEM-Entwicklung von der diskreten zur Integration auf Systemebene

Der Bericht identifiziert die FEM-Umstrukturierung (Front-End-Modul) als Kernlösung für FR3 mit zwei Architekturrichtungen:

1. FR1-ähnliche Architektur (ohne Beamforming)
– Einfache Struktur, einfache Integration
– Geringe Verstärkung, hohe Einfügedämpfung

2. FR2-ähnliche Architektur (mit Beamforming)
– Höhere Systemverstärkung (≈+3dB)
– Höhere Effizienz und geringerer Stromverbrauch
– Größere Fläche und höhere Designkomplexität

FR3 entwickelt sich vom Niederfrequenz-Denken hin zum Millimeterwellen-Systemdesign.

Der wahre Engpass: Antennen-, Verpackungs- und System-Kooptimierung

Der Bericht betont ein kritisches Urteil: Der Erfolg von FR3 hängt davon ab Antennen- und Systemintegration, nicht die Leistung einzelner Geräte.

Antennenintegration als größter Engpass
Metallrahmen, Rückabdeckung, Unter-Display-Lösungen
Die gemeinsame Nutzung von Antennen über FR1/FR2/FR3 wird unerlässlich
Neue AiD-Technologien (Antenna-in-Display).

Verbindungs- und Einfügedämpfung
Pfadverlust von der Antenne zum FEM: 0,5–3 dB
Wirkt sich direkt auf das PA-Design und das Energiebudget des Systems aus

Wärmemanagementdruck
Die PA-Übergangstemperatur nähert sich 100 °C
Die Wärmeableitung wird zu einer Einschränkung auf Systemebene

HF-Systeme haben sich vom reinen Schaltungsdesign zu einer multidisziplinären Technik entwickelt, die Struktur, Materialien und thermische Dynamik umfasst.

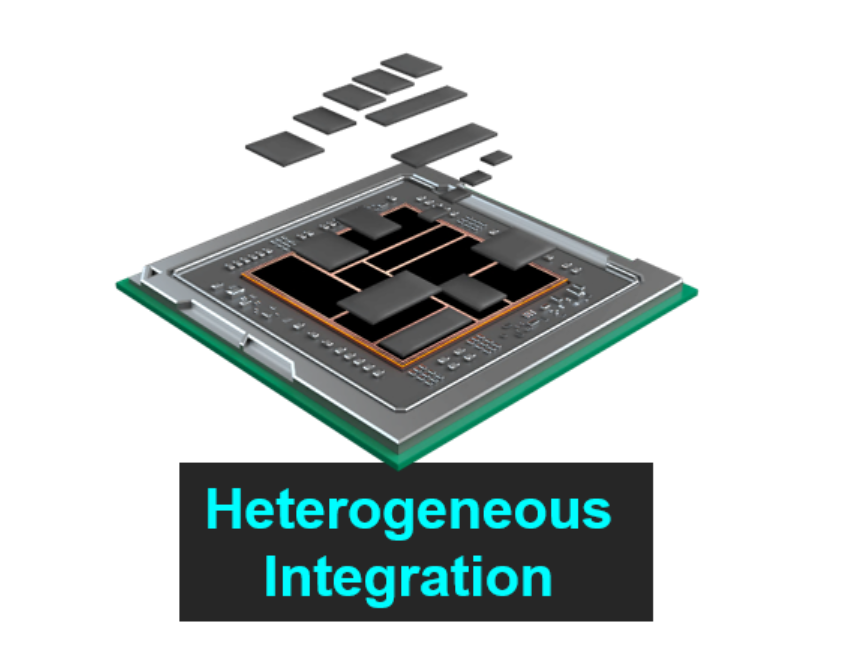

Endgültige Lösung: Heterogene Integration

Um diese Herausforderungen zu lösen, nennt der Bericht die heterogene Integration als den einzig gangbaren Weg.

Es umfasst das gesamte System:

• Aktive Geräte: PA, LNA, Beamformer
• Passive Geräte: akustische Filter, IPDs
• Materialplattformen: GaAs, GaN, CMOS, SiGe

Wichtige Branchentrends:

• GaN-on-Si: Balance zwischen Leistung und Kosten
• Single-Chip-FEM: höhere Integration
• IPD: Passive High-Q-Integration

FR3 ist nicht nur ein Frequenzbandproblem. Es stellt eine umfassende Revolution in der Integration auf Systemebene dar.
